Датчик влажности Hydro-Mix

Датчик влажности Hydro-Mix предназначен для оперативного измерения влажности сыпучих материалов и подвижных смесей в различных производственных процессах. Наиболее часто сенсор используется в вибропрессовании, производстве бетонов и сухих строительных смесей, при оценке влажности глины, приёмке и сушке зерна и др.

Датчик представляет собой герметичный цилиндр из нержавеющей стали, внутри которого находятся электронные компоненты, и керамическая пластина, находящаяся в непосредственном контакте с измеряемым материалом. Формируя электромагнитное поле, датчик производит интегральную оценку влажности потока продукции проходящей на удалении до 100мм от керамической пластины. Обработка всех результатов измерения производится непосредственно в датчике и на выходные интерфейсы поступает уже готовое значение влажности и температуры.

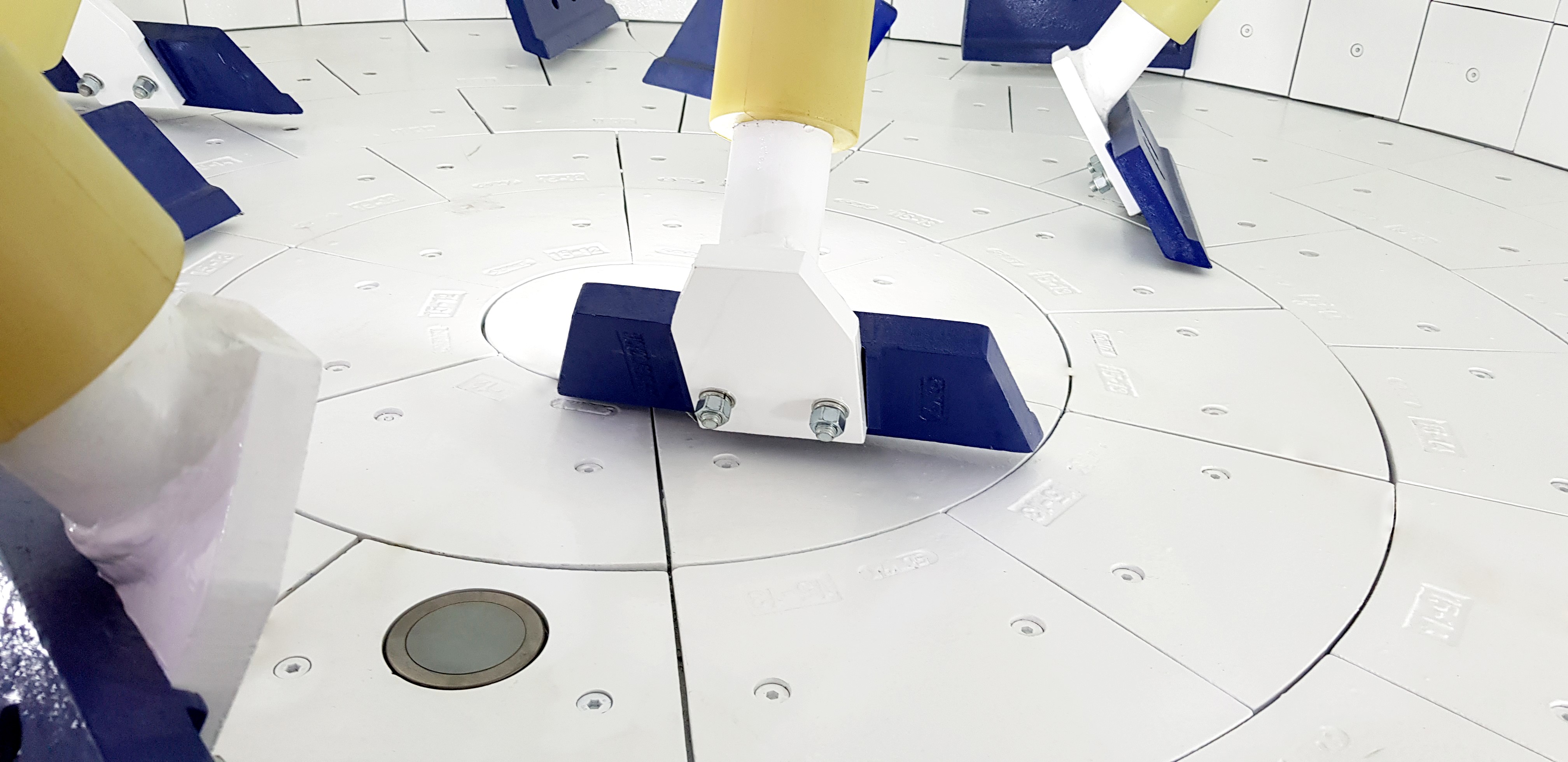

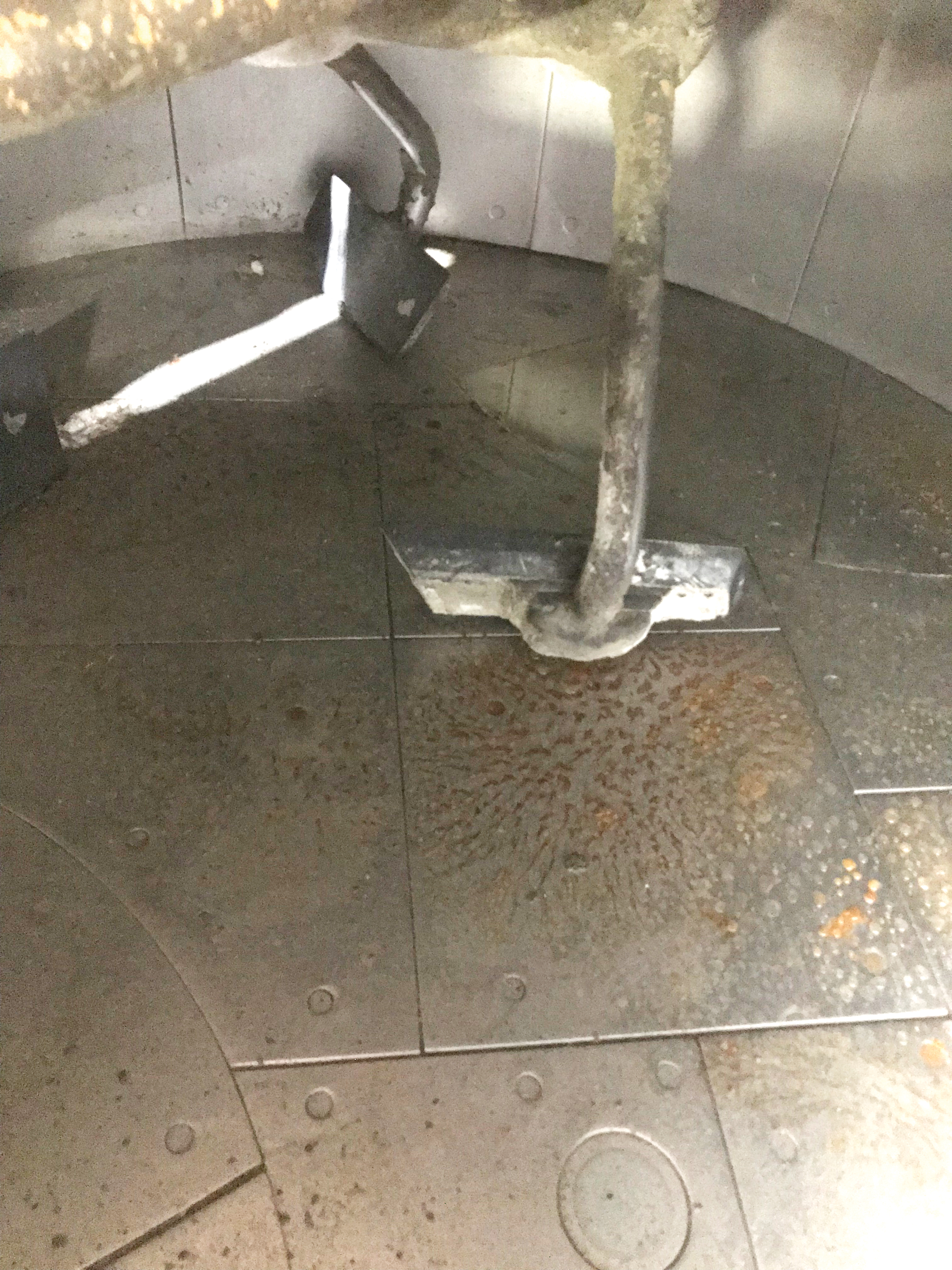

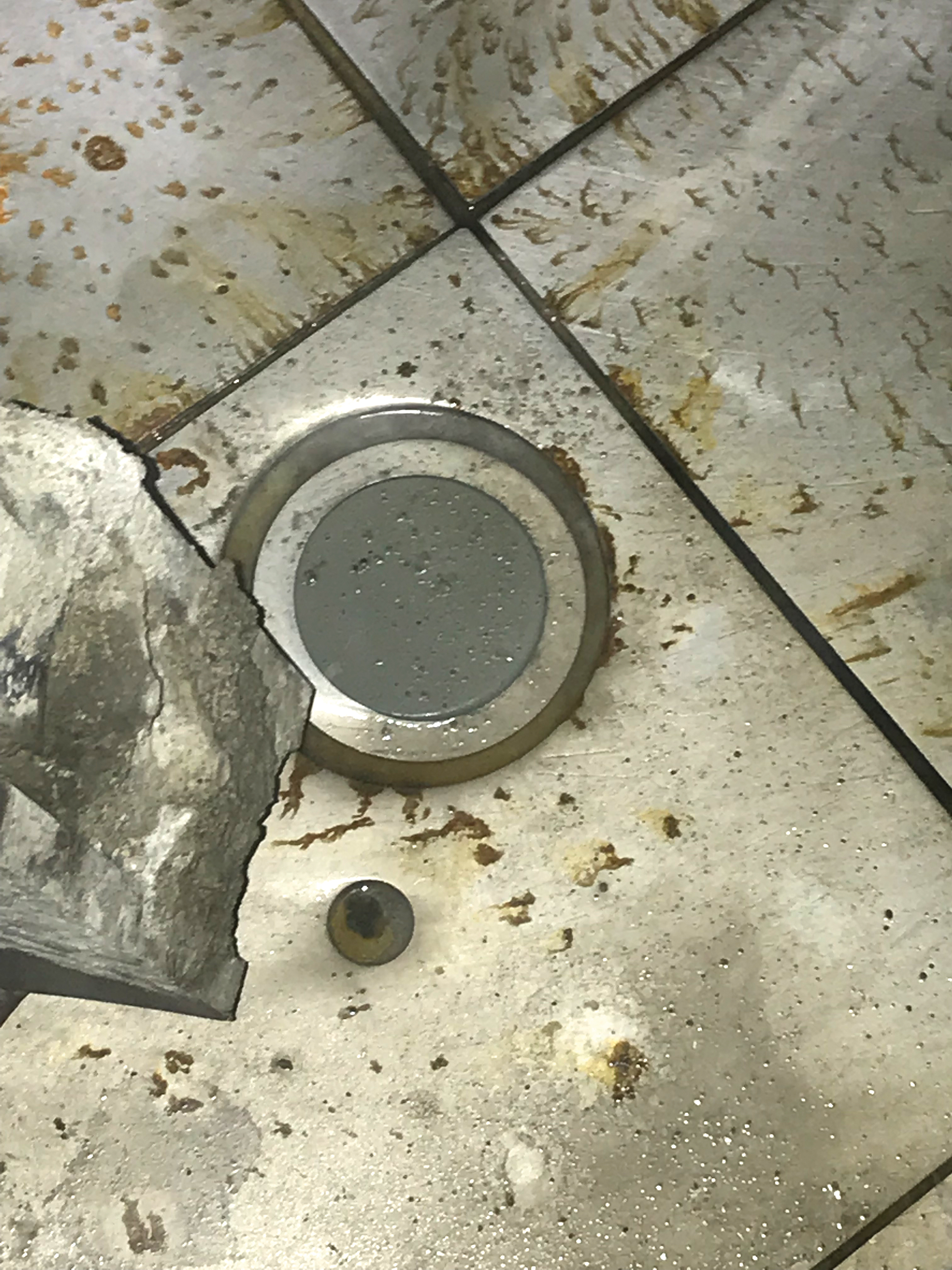

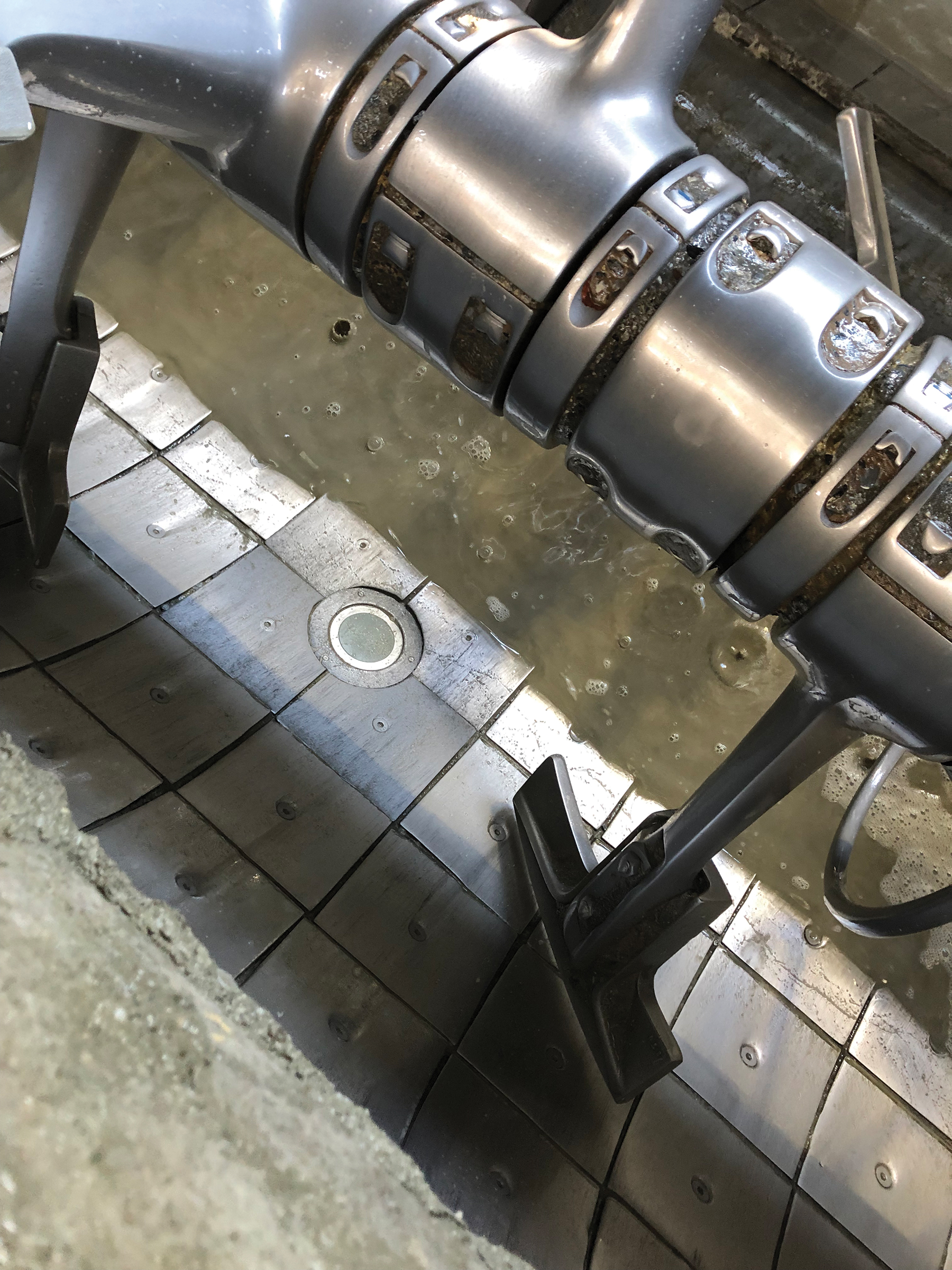

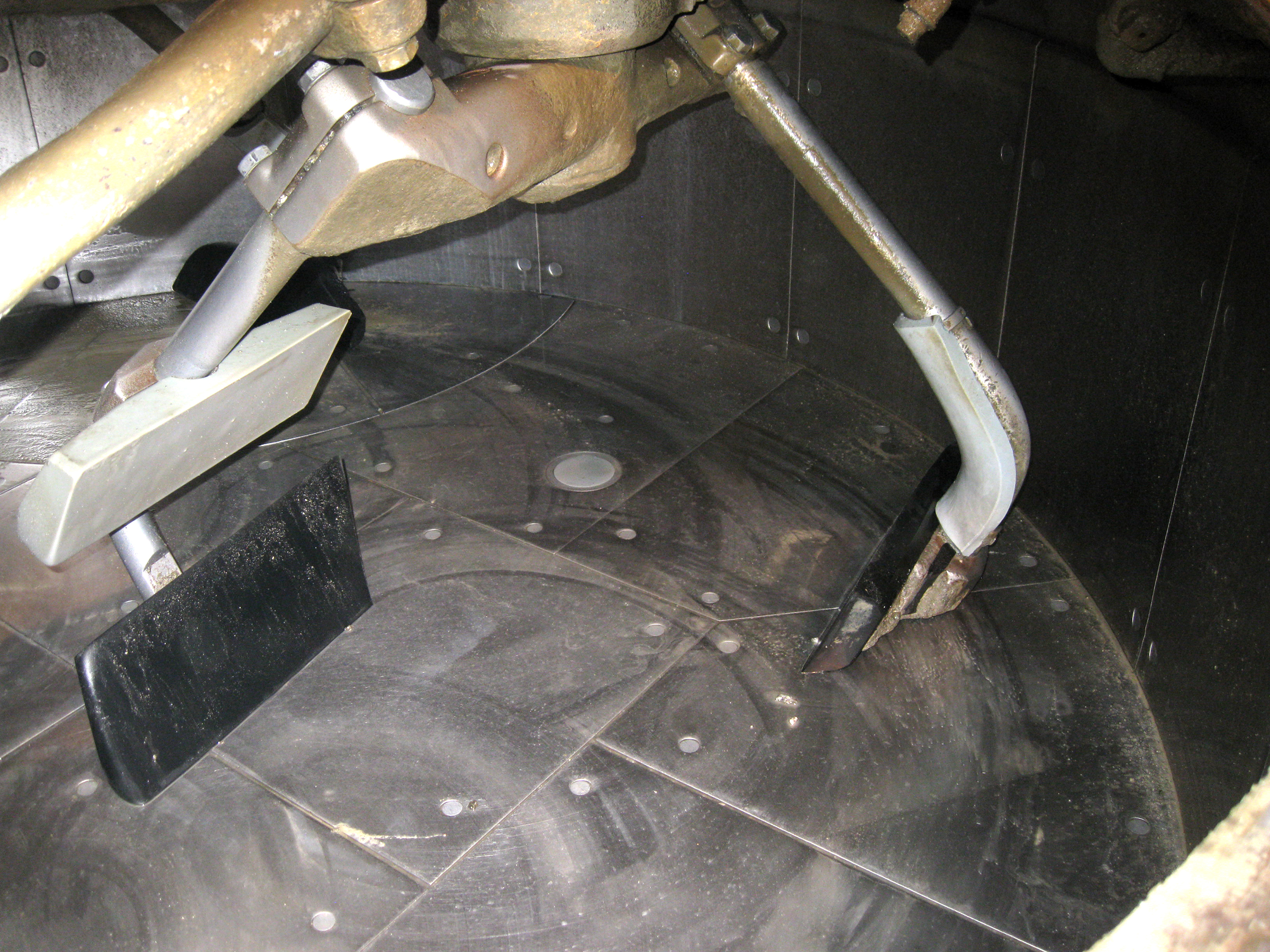

Датчик влажности Hydro-Mix обычно устанавливается в днище бетоносмесителя, на ленточном конвейере, в боковую стенку бункера или другое место, где поток измеряемого продукта является равномерным и постоянным. Не рекомендуется располагать датчик в непосредственной близости с источниками сильного магнитного поля и повышенной вибрации.

Принцип действия датчика основывается на поглощении энергии электромагнитного поля молекулами воды, находящимися в измеряемом продукте. Рассчитывая отношение излучённой и поглощённой энергии можно говорить о количестве молекул воды в продукте, и как следствие его влажности. Особенность цифровой технологии измерения влажности Hydronix заключается в независимой оценке амплитуды и влажности отражённого сигнала, что позволяет существенно повысить точность измерения по сравнению с конкурентными аналогами.

Датчик влажности Hydro-Mix производит 25 измерений в секунду. Полученные сигналы проходят цифровую обработку, в результате чего ослабляются шумы, влияние смешивающих лопастей и прочие негативные факторы. Автоматическая температурная компенсация также корректирует полученные сигналы с целью снижения погрешности от изменяющейся температуры продукта и электронных компонентов внутри датчика. Следует заметить, что эти цифровые фильтрации сигнала происходят очень быстро, сохраняя высокую скорость реакции датчика к изменениям влажности в материале.

Одним из немаловажных преимуществ датчика Hydro-Mix является возможность измерения влажности в различных режимах. Режимы измерения позволяют оптимизировать чувствительность датчика для выбранного материала, повысить точность или скорость измерений. Режим F часто используется для измерения потока песка и заполнителей, приготовления бетона. Этот режим также подходит для измерений по шкале Брикс. Режимы V и E часто используются для измерений в материалах с низкой плотностью, таких как зерно и другие органические продукты. Эти режимы также используются для измерений в материалах, у которых переменная объёмная плотность напрямую связана с влажностью. Режимы V и E также лучше использовать для работ с интенсивным перемещением материалов с высокой плотностью.

Настройка работы датчика и его калибровка выполняется дистанционно с использованием программы Hydro-Com, позволяющей полностью сконфигурировать датчик под конкретные условия производства.

Технические характеристики

Документация

Каталог Hydro-Mix Руководство по установке Hydro-Mix Руководство по калибровке Руководство по электрическому монтажу
