Датчик влажности Hydro-Probe

Датчик влажности Hydro-Probe предназначен для измерения влажности неорганических сыпучих продуктов. Наиболее часто его применяют на участках дозирования инертных заполнителей бетонных заводов и производств сухих строительных смесей, где требуется получать достоверные данные о содержании влаги в компонентах смеси.

Датчик выполнен в виде цилиндра из нержавеющей стали, внутри которого установлены электронные компоненты, осуществляющие полный цикл оценки влажности, фильтрации полученных сигналов и выдачи на интерфейсные выходы результатов измерений. Измерительная пластина датчика изготовлена из высококачественной керамики, стойкой к воздействию абразивных продуктов.

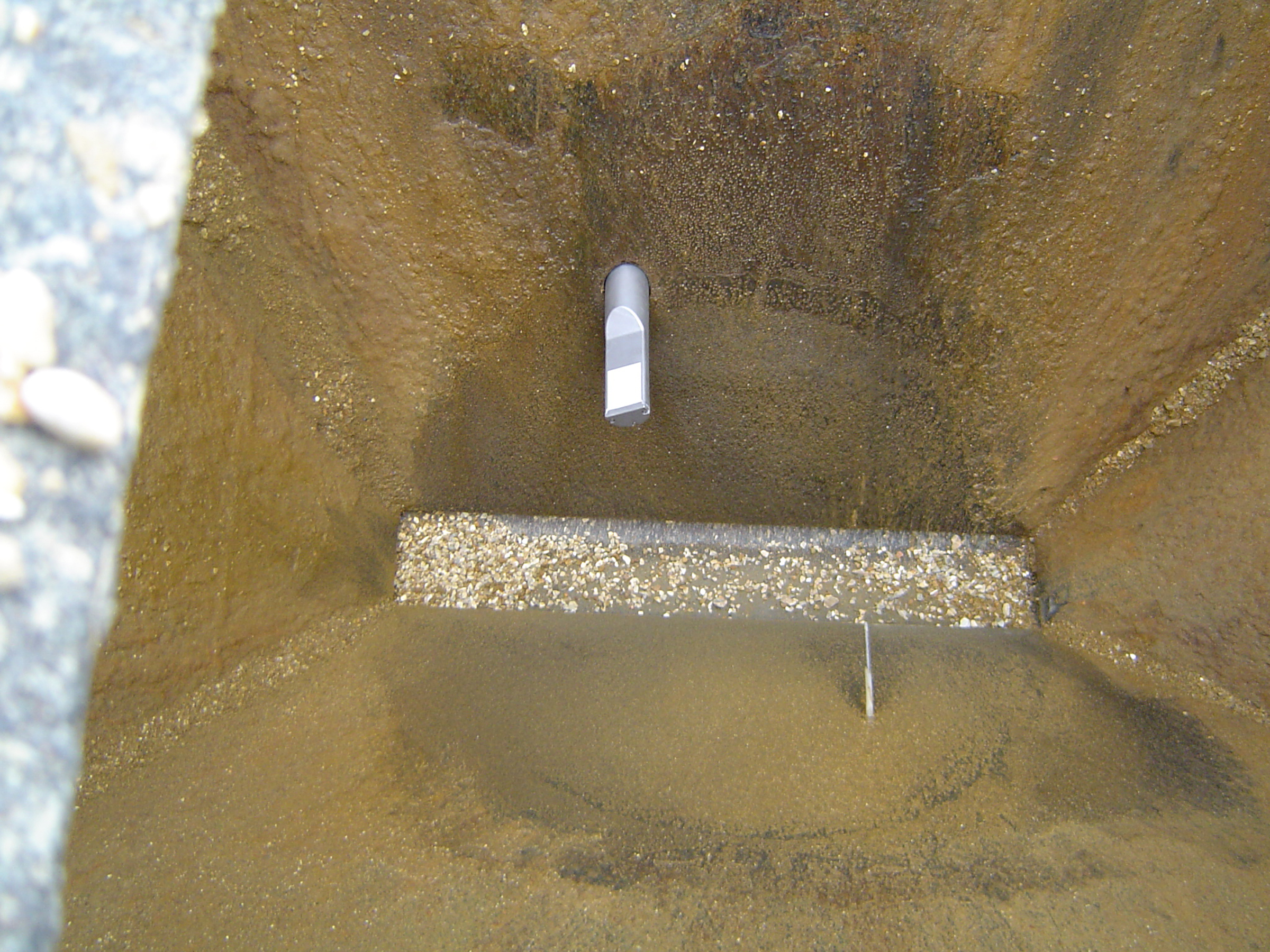

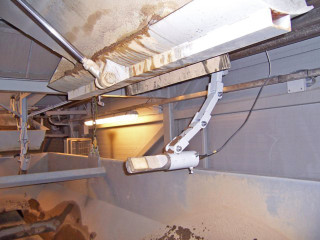

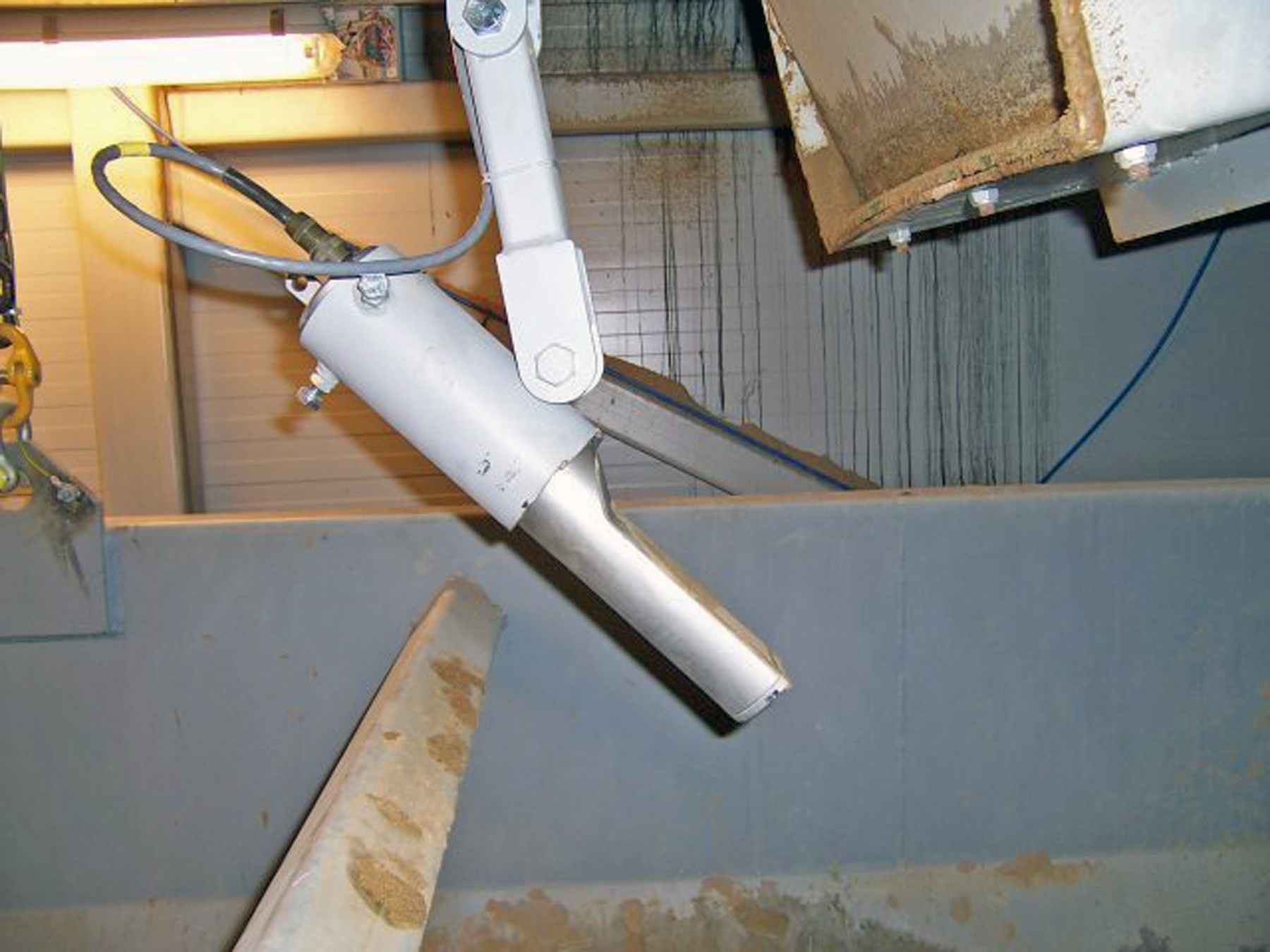

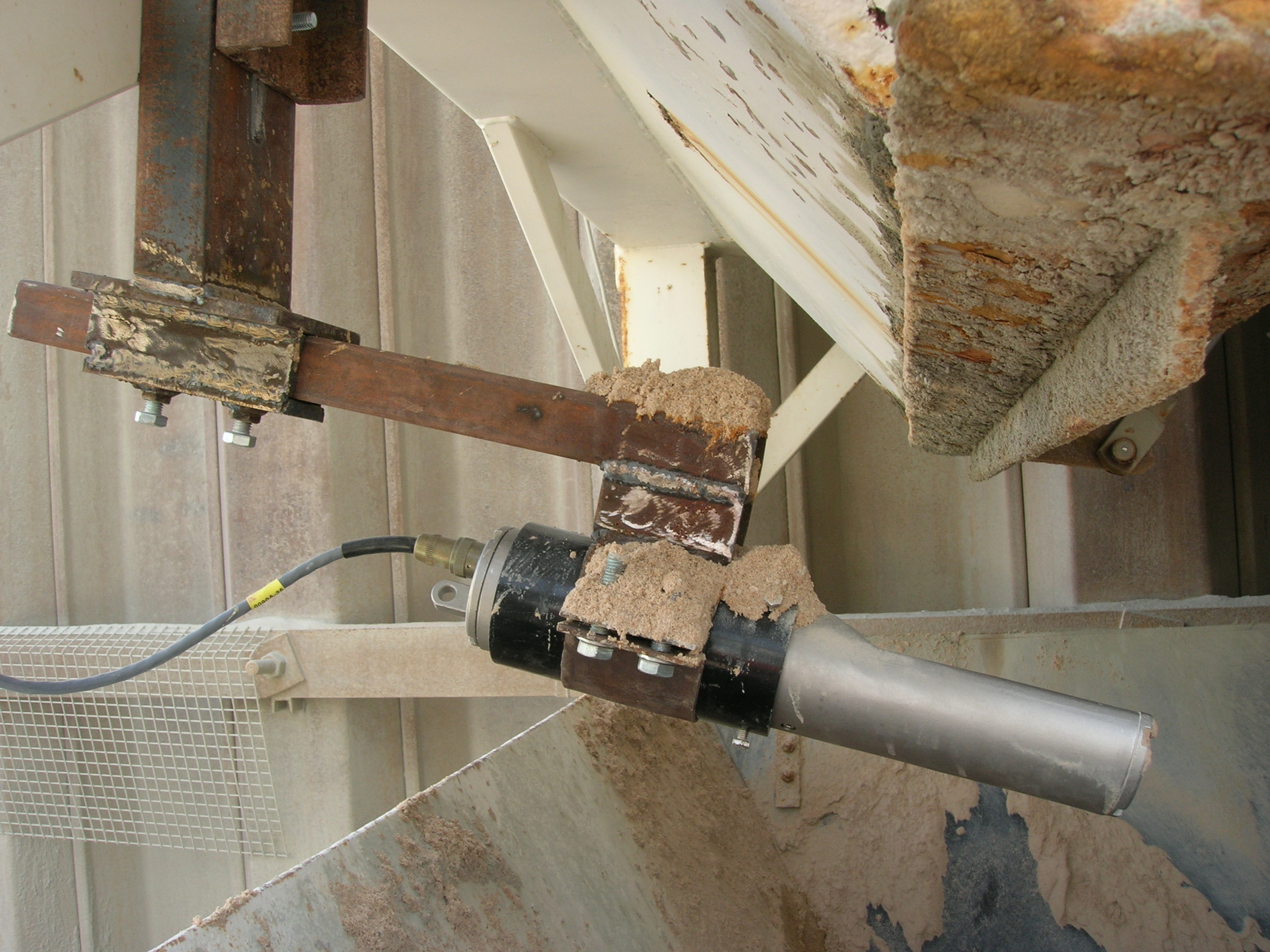

Датчик влажности Hydro-Probe устанавливается внутри бункеров, дозаторов, силосов и на ленточных конвейерах. При монтаже датчика следует пользоваться рекомендациями производителя и устанавливать датчик под углом к направлению потока, чтобы уменьшить вероятность налипания продукта на измерительную пластину.

В зависимости от свойств продукта, датчик производит измерение влажности на глубину от 70 до 100мм от измерительной пластины. Датчик Hydro-Probe выполняет 25 измерений в секунду. Полученные сигналы проходят обработку цифровыми фильтрами для устранения шума и усреднения значений. Температурная корректировка значений позволяет исключить влияние внешних температурных факторов на результаты измерений. При необходимости данные можно усреднить за определенный период, например, за 1 цикл дозирования материала. Таким образом, на выходе датчика пользователь получает линейное значение влажности, которое легко интегрируется в любую систему управления. На основании показаний датчика система управления принимает решение о корректировке рецепта с учётом обновлённых данных влажности компонентов.

Точность измерения датчика в значительной степени зависит от его правильной калибровки. Фактически, калибровка датчика влажности по материалу это установление математической зависимости между фильтрованными немасштабированными значениями, которые измерил датчик, и фактическими результатами полученными в лаборатории. Чем точнее будут выполнены эти работы, тем более достоверные значения будет показывать датчик в дальнейшем. Следует отметить, что при смене типа измеряемого продукта, рекомендуется сделать повторную калибровку датчика. В отличие более ранних версий, последняя модель датчика Hydro-Probe сохраняет калибровочные точки непосредственно в памяти датчика, что существенно облегчает последующий контроль качества. Помимо измерения влажности и температуры материала, датчик также может формировать аварийные сигналы «бункер пуст» и «высокая влажность».

Настройка и калибровка датчика, а также конфигурирование параметров выходных интерфейсов осуществляется через диагностическую программу Hydro-Com.

Документация

Каталог Hydro-Probe Руководство по монтажу Hydro-Probe Руководство по калибровке Руководство по электрическому монтажу
