Датчик влажности Hydro-Probe XT

Датчик влажности Hydro-Probe XT является специальной версией датчика Hydro-Probe предназначенной для измерения влажности органических материалов, таких как зерно, комбикорм, кофе, рис, орехи, бобы и др. Он используется на этапах приёмки сырья, перевалки, отгрузки, хранения и сушки. Использование влагомера Hydro-Probe XT позволяет существенно снизить количество брака, повысить повторяемость продукции и оптимизировать технологические параметры.

Датчик устанавливается в расходных бункерах, на ленточных конвейерах или транспортных желобах в потоке измеряемого материала. Высокая скорость измерения позволяет использовать датчик для контроля влажности и температуры в непрерывных процессах.

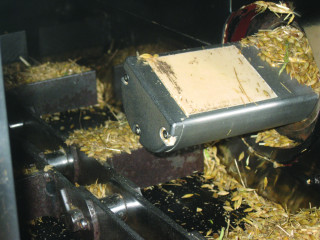

Измерение влажности зерна на цепном конвейере

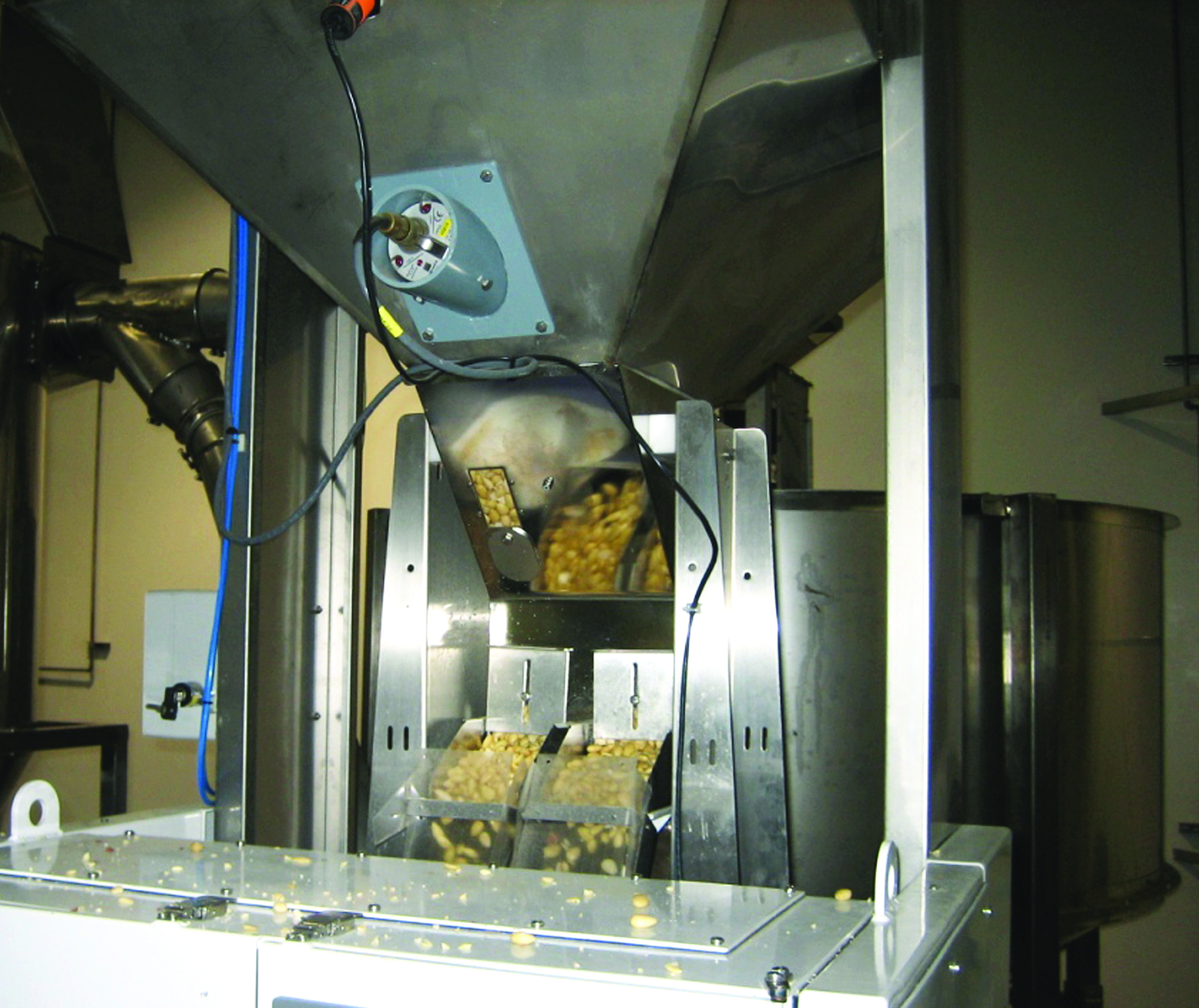

Измерение влажности риса на конвейере

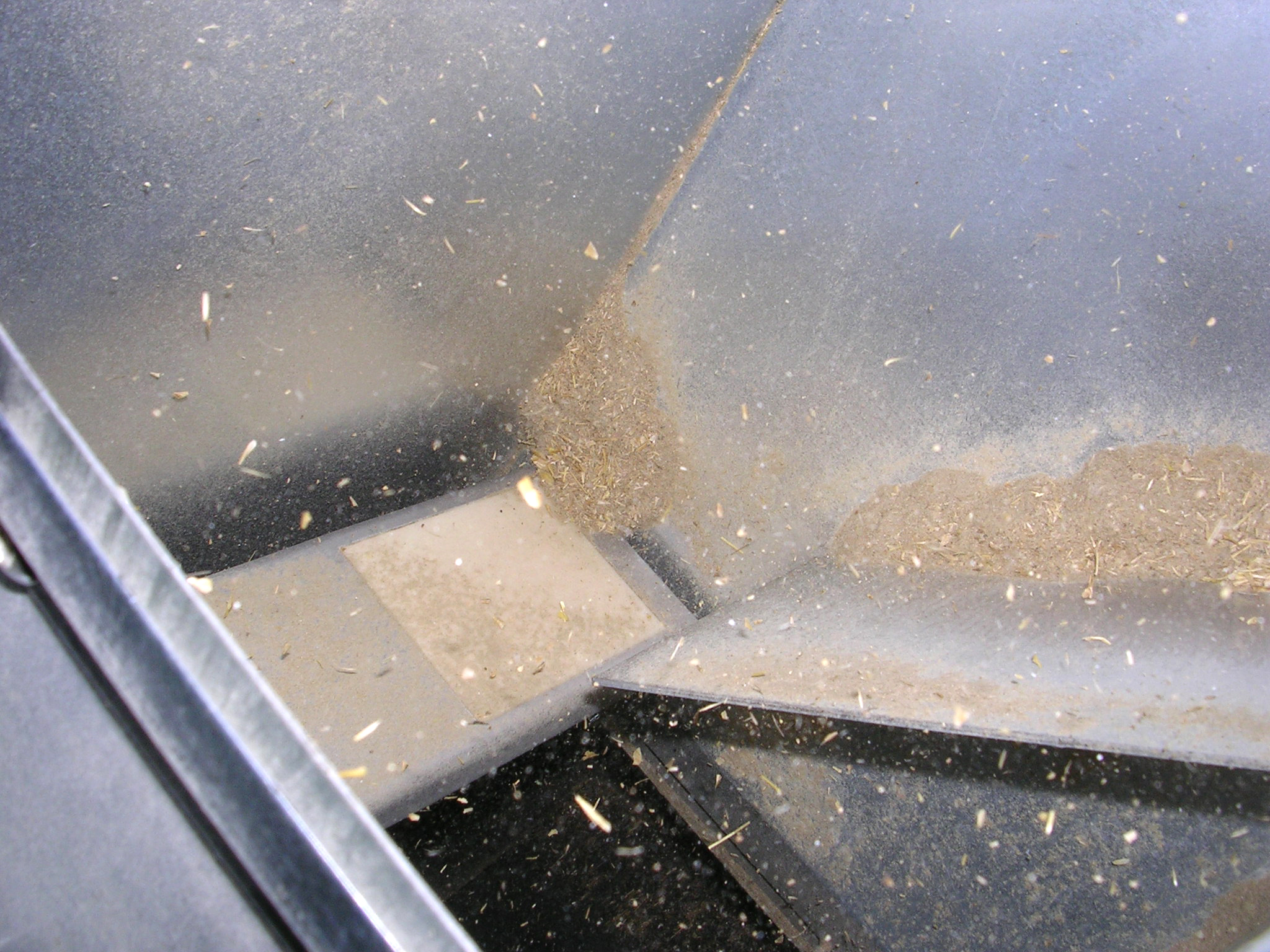

Измерение влажности зерна в потоке

Основой работы датчика является самая современная технология измерения влажности, разработанная компанией Hydronix. Эта технология подразумевает оценку как минимум двух параметров электромагнитного поля: амплитуды и частоты, для получения достоверных данных о количестве воды содержащейся в исследуемом материале. Особые режимы работы датчика (режимы V и E) разработаны специально для органических материалов и материалов с низкой насыпной плотностью. Правильный выбор наиболее репрезентативного режима измерения влажности, наряду с конфигурацией параметров работы датчика позволяют получить быструю и точную оценку влажности и температуры продукта. Вся обработка сигналов происходит внутри датчика и пользователь получает на выходе готовые значения.

Интеграция датчика в систему управления может быть осуществлена с использованием аналоговых или цифровых интерфейсов. Настройка и калибровка датчика осуществляется через специализированное программное обеспечение Hydro-Com или систему индикации Hydro-View.

Технические характеристики

Корпус	нержавеющая сталь
Измерительная пластина	керамика
Крепление	Лицевую пластину следует разместить под углом в потоке материала.
Интерфейсы	Два конфигурируемых аналоговых выхода 4–20 мА, 0–20 мА или 0-10В, для показаний влажности и температуры. Цифровой вход/выход для переключения данных температура/влажность или пуска/останова цикла усреднения. Цифровой интерфейс RS485 (USB и Ethernet через преобразователи).
Диапазон измерения влажности	От нуля до полного насыщения материала.
Глубина проникновения в слой	В зависимости от материала от 75 до 100мм.
Точность измерений	При необходимости датчик можно откалибровать для обеспечения точности +/- 0,2%. В случае использования для достижения заданного значения точность может превышать 0,1%.
Рабочая температура	От 0 до 60 градусов. Измерения замороженного материала невозможно.
Электропитание	+15 ... +30 В пост. тока. 4 Вт.
